实战应用:智慧营区周界振动光纤报警方案

2023-02-24 11:43:04 admin 19

实战应用:智慧营区周界振动光纤报警方案

2022.12.26

营区是部队日常工作、生活、训练等不可缺少的场所,是部队后勤保障的重要组成部分,它的安全防范工作非常重要,一旦有人非法入侵,容易引发安全事故,给营区的安全运行造成不良影响。守护好营区的安全,首先要防止非法入侵,牢牢把握住营区“第一道防线”——外围周界,运用现代化技术手段,通过布设智能报警系统实现对营区周界的保护。

以艾礼安为某部队营区提供的方案为例,客户要求在项目周界安装一套技术先进、安全性更高的防范系统,能够与营区内其他智能化系统兼容,助力打造“智慧营区”。

实战应用:智慧营区周界振动光纤报警方案

方案需求

该项目周界长3公里,需要划分多个防区进行防范,且要求周界报警系统整体稳定、安全,兼容性强,满足营区智能化升级的需求。


设计思路

艾礼安充分考虑该周界安全防范的实际需求,按照“数字化、智能化、融合化”的建设思路以及高可靠性、先进性及适用性的原则进行设计。振动光纤系统具备以下功能:

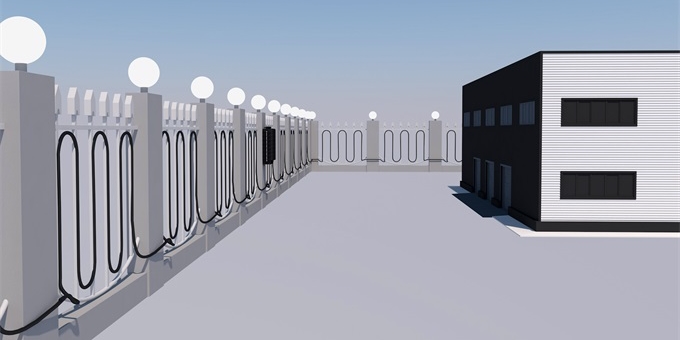

当入侵者翻越或破坏栅栏时,直接或间接造成光纤振动感应,从而改变光纤内的物理光波信号,系统接收到异常信号后,经光纤感应采集器分析处理后,由报警主机输出报警及联动信号,并在接警管理平台上以电子地图或者视频联动形式显示报警区域。

实战应用:智慧营区周界振动光纤报警方案

方案目标

系统建成后,将达到如下效果:

1)所设计的振动光纤报警系统应能够满足当前安防系统的要求;

2)振动光纤报警系统功能完善,具备更好的抗误报性能;

3)系统安装运行后应便于日常的管理和维护;


方案设计

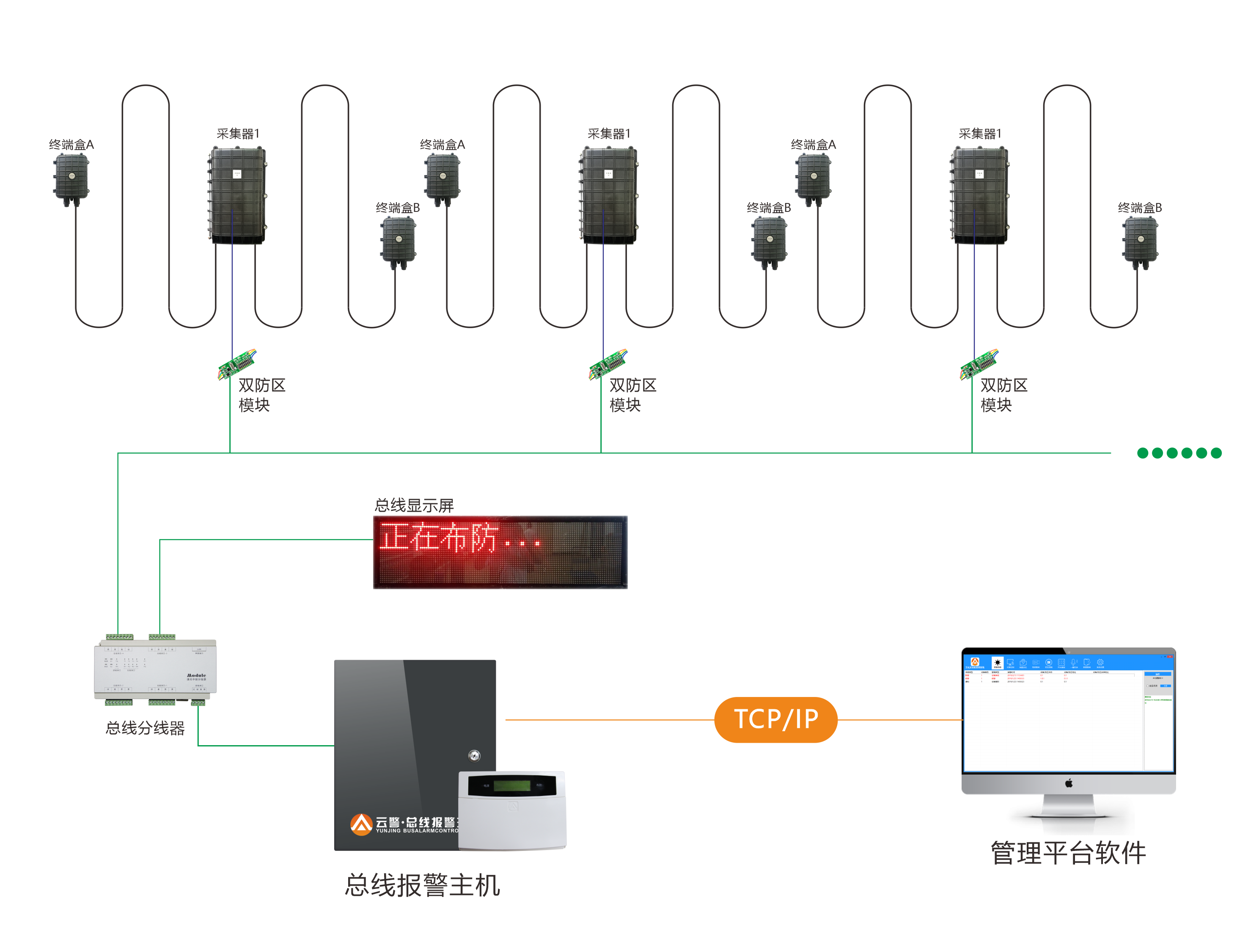

根据该项目周界长度,将其划分为多个防区进行防范,采用挂网的方式安装了多台双防区振动光纤采集器,控制部分采用艾礼安总线报警主机,软件采用了艾礼安综合报警管理平台。

实战应用:智慧营区周界振动光纤报警方案

1、探测部分:振动光纤系统

本方案中采用光缆作为前端信号的探测单元,利用双防区采集器采集振动传感光缆经过外力振动后产生的光信号,并对该信号进行分析处理。

由于光缆具有耐高温、抗腐蚀、防雷击、使用寿命长、不受电磁场影响等特性,能够大大提高报警系统的稳定性,安全性、可靠性。


2、中心控制部分:总线报警主机

根据设计要求,为了较好地实现以上功能,中心报警主机选择艾礼安总线报警主机,稳定可靠、智能高效、设计简单、施工便利。


3、中心报警软件:艾礼安综合报警管理平台

综合报警管理平台是营区周界防范报警系统的重要组成部分,整个系统通过软件来进行各种信息的处理和管理操作。


4、传输部分

营区属于涉密单位,对系统安全性要求更高,艾礼安在设计方案时,采用了传统的485总线通讯方式。


5、供电及电源部分

采用DC12V独立供电。


6、报警通知

1)前端发出报警信号通过报警主机上传营区智能管理中心,中心通过LCD键盘识别报警区域位置;

2)管理中心发出警灯提示;

3)管理中心进行报警状态、报警时间的记录;

4)警情处理完毕后,管理中心可控制前端设备状态的恢复。


方案优势

远距离防范,环境适应性更好

系统以光缆为感应单元,能够实现长距离、大范围周界探测。

采用轻铠单模多芯光缆作为无源探测器,有效避免了雷电干扰,环境适应性更好。


实时监测,稳定安全

系统能够实时监测周界安全,出现停电或电路遭到破坏时,后备电源可支持系统继续工作;如后备电源断电,中心立即收到设备离线信息。


智能联动,高效运行

系统报警可以联动现场视频监控、电子地图、声光警号等,确保报警信息更准确、及时、稳定的传输,全天候守护周界安全。


平台管理,功能丰富

通过平台能够实现布撤防、报警等状态显示;能够添加防区地图、修改防区名称等;记录报警事件及时间、设备故障报警与恢复等信息;能进行历史记录的分类检索、调阅、打印等操作。
